Paslanmaz Çelik Tanklar: Küçük, Basınçlı ve Su Tankı İmalat Kılavuzu

Küçük Paslanmaz Çelik Tanklar: Kompakt Boyutun Endüstriyel Sınıf Performansla Buluştuğu Yer

Küçük paslanmaz çelik tanklar, büyük endüstriyel kapların basitçe küçültülmüş versiyonları değildir; bunlar, alanın kısıtlı olduğu ortamlarda zorlu ortamları idare etmek için tasarlanmış, hassas mühendislikle üretilmiş muhafaza çözümleridir. Tipik kapasiteler 1 litreden birkaç yüz litreye kadar değişir ve tanımlayıcı özellik, tankın tam ölçekli muadilleriyle aynı korozyon direncini, temizliği ve mekanik güvenilirliği sunması gerektiğidir.

Kompakt tanklar için en yaygın olarak belirtilen alaşım 304 paslanmaz çelik Uygun maliyetli bir fiyatla suya, hafif asitlere ve çoğu organik bileşiğe karşı mükemmel direnç sunar. Klorürlere, deniz suyuna veya agresif temizlik maddelerine maruz kalmayı gerektiren uygulamalar 316L paslanmaz çelik molibden ilavesinin çukurlaşma ve çatlak korozyonuna karşı boşluğu kapattığı yer. Farmasötik ve ultra yüksek saflıkta gıda uygulamalarında, pürüzlülük ortalaması (Ra) 0,4 µm'nin altında olan elektro-parlatılmış iç yüzeyler standarttır ve kimyasal kaplamalara gerek kalmadan mikrobiyal liman noktalarını ortadan kaldırır.

Malzeme kalitesinin ötesinde, tank hacmine göre duvar kalınlığı, küçük tanklar için kritik bir tasarım değişkenidir. Tank çapı azaldıkça yüzey alanı/hacim oranı arttığından, ince duvarlı küçük tanklar aslında aynı nominal basınç derecesine sahip büyük tanklara göre iç basınç altında orantılı olarak daha yüksek çember gerilimine maruz kalır. Saygın imalatçılar, müşterinin çalışma basıncı düşük görünse bile ASME veya PED tasarım kodlarıyla tutarlı minimum duvar kalınlıklarını koruyarak bunu hesaba katıyorlar.

Paslanmaz Çelik Basınç Tankı: Tasarım Standartları, Derecelendirmeler ve Alıcıların Doğrulaması Gerekenler

Paslanmaz çelik bir basınç tankı, atmosferik basınçların üzerindeki basınçlarda sıvıları (gazlar, sıvılar veya karışık fazlı ortamlar) depolar veya işler. Bar veya PSI cinsinden ifade edilen çalışma basıncı değeri, en önemli spesifikasyondur ve herhangi bir tank hizmete sokulmadan önce geçerli basınçlı kap koduna göre doğrulanmalıdır.

Temel Tasarım Kodları ve Sertifikasyon İşaretleri

Paslanmaz çelik basınçlı kap imalatını düzenleyen iki baskın kural şunlardır:

• ASME BPVC Bölüm VIII Bölüm 1 — 3.000 PSI'ye kadar olan basınçlı kaplar için birincil ABD standardı olup, üçüncü taraf denetimi ve düzenlenmiş uygulamalar için ASME "U" damgası gerektirir.
• PED 2014/68/AB — Tanımlanan eşiklerin üzerinde PS × V ürünü olan kaplar için uygunluk değerlendirmesini ve CE işaretini zorunlu kılan Avrupa Basınçlı Ekipman Direktifi.
• GB 150 — Yurt içinde üretilen tanklar için yaygın olarak referans alınan Çin'in ulusal basınçlı kap standardı.

Laboratuvarda, pilot tesiste veya kızağa monteli sistemlerde kullanılan küçük basınçlı tanklar için, alıcılar sıklıkla kodsuz tanklarla (tanınmış bir kod yerine üreticinin dahili tasarım standardına göre üretilmiş kaplar) karşılaşırlar. Bunlar, düşük basınçlı veya düzenlemeye tabi olmayan hizmet için birçok yargı bölgesinde kabul edilebilir, ancak sertifikalı bir tesiste veya tehlikeli bir yerde kullanılmadan önce resmi bir mühendislik değerlendirmesi gerektirir.

Basınç Değeri ve Tasarım Basıncı ve Test Basıncı Karşılaştırması

Her basınç tankı veri sayfasında üç sayı görünür ve bunların karıştırılması, satın alma hatalarının yaygın bir kaynağıdır:

Tam olarak beklenen maksimum çalışma basıncına sahip paslanmaz çelik bir basınç tankının seçilmesi, basınç artışları, termal genleşme veya gelecekteki proses değişiklikleri için hiçbir güvenlik marjı bırakmaz. Muhafazakar bir yaklaşım, en azından MAWP'ye sahip bir tankı belirtir. %25–30 üzeri normal çalışma basıncı, aynı zamanda vana ve tahliye cihazının tepki süresini de korur.

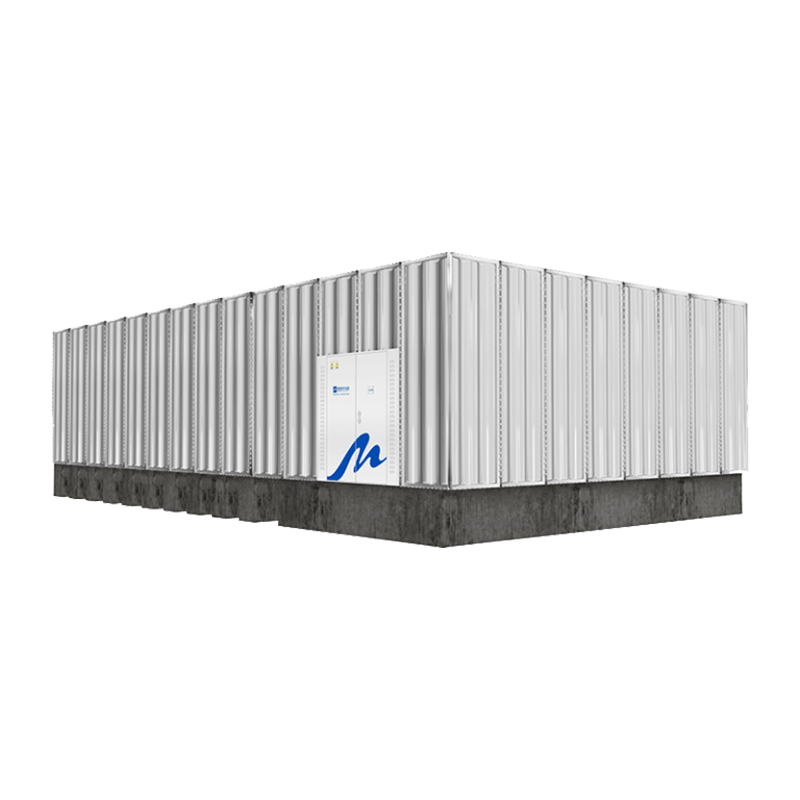

Paslanmaz Çelik Su Deposu Üretim: Proses, Toleranslar ve Kalite Kontrol Noktaları

Paslanmaz çelik su tankı imalatı, içme suyu için basit atmosferik basınçlı depolama tanklarından, sıcak su ısıtma sistemleri için karmaşık ceketli tanklara ve HVAC uygulamalarında soğutulmuş su tampon tanklarına kadar geniş bir yelpazeyi kapsar. İmalat süreci, uygulamalar arasında görünüşte benzer olsa da, hizmet koşullarına bağlı olarak kaynak kalitesi gereklilikleri, yüzey işlemi ve test protokolü açısından önemli ölçüde farklılık gösterir.

Çekirdek Üretim Sırası

1. Malzeme kabulü ve muayenesi — Değirmen testi sertifikaları (MTC'ler), alaşım kalitesini, ısı numarasını ve mekanik özellikleri doğrulayan sipariş spesifikasyonuna göre doğrulanır.
2. Plaka haddeleme ve kabuk şekillendirme — Paslanmaz levha belirtilen çapa göre rulo şeklinde şekillendirilir. Basınç dereceli kaplar için ovallik toleransı genellikle ASME koduna göre nominal çapın ±%0,5'idir.
3. Kaynak — GTAW (TIG), düşük sıçrama ve yüksek kaynak saflığı nedeniyle kök pasolar ve gıda/ilaç sınıfı tanklar için tercih edilen işlemdir. GMAW (MIG), atmosferik tanklarda daha yüksek birikimli yapısal kaynaklar için kullanılır. Tüm kaynakçılar geçerli kurallara göre (ör. ASME Bölüm IX) mevcut niteliklere sahip olmalıdır.
4. Kaynak sonrası tedavi — Paslanmaz tanklardaki kaynak dikişleri, ısı nedeniyle bozulan krom oksit pasif tabakasını eski haline getirmek için pasifleştirilir veya asitle temizlenir. Sitrik asit pasivasyonu, çevresel ve taşıma güvenliği nedenleriyle nitrik asite göre giderek daha fazla tercih edilmektedir.
5. Meme ve bağlantı parçası kurulumu — Flanşlı ve dişli bağlantılar, geçiş yolları, drenaj portları ve cihaz bağlantıları kaynakla yapılır ve kaynak sürekliliği ve sızıntı yolları açısından incelenir.
6. Basınç testi ve NDE — Hidrostatik veya pnömatik testler yapısal bütünlüğü doğrular. Radyografi (RT), ultrasonik test (UT) veya boya penetrant muayenesi (PT) gibi tahribatsız muayene (NDE) yöntemleri, kod gereksinimlerine göre kaynak dikişlerine uygulanır.

İçme Suyu ve Sıhhi Tesisat Gereksinimleri

İçme suyuyla temasa yönelik su depolama tankları, yapısal bütünlüğün ötesinde ek uyumluluk yükümlülükleri taşır. Amerika Birleşik Devletleri'nde tankların genellikle, malzemelerin belirlenmiş sağlık eşik değerlerinin üzerindeki seviyelerde kirletici maddeleri içme suyuna sızdırmadığını belgeleyen NSF/ANSI 61'e uygun olması gerekir. Avrupa projeleri, Avrupa İçme Suyu Direktifine (2020/2184/EU) ve ilgili EN standartlarına atıfta bulunmaktadır. İçme suyu pazarlarına hizmet veren imalatçılar, malzemenin tam izlenebilirliğini belgelemeli ve contalar için yalnızca NSF listesinde yer alan elastomerleri kullanmalıdır.

İç yüzey kaplaması aynı zamanda su kalitesinde de pratik bir rol oynar: 2B veya BA değirmen kaplaması atmosferik soğuk su depolama için genel olarak kabul edilebilirken, 60°C'nin üzerinde çalışan sıcak su sistemleri, kireç yapışmasını en aza indiren ve periyodik muayeneyi basitleştiren, topraklanmış veya elektro-parlatılmış iç kısımdan yararlanır. Devridaim sistemlerindeki tanklar için, bakteri kolonizasyonunu önlemek amacıyla tüm durgun bölgeler (üç boru çapından daha uzun ölü bacaklar standart kesimdir) tasarım aşamasında ortadan kaldırılmalıdır.

Teslim Süreleri, Özelleştirme ve Sipariş Sırasında Belirtilmesi Gerekenler

Ortak nozul konfigürasyonlarına sahip standart paslanmaz çelik su deposu tasarımları, uzman imalatçılardan 4-10 hafta içinde gönderilir. Tamamen özel kaplar (standart dışı çaplar, ceketli tasarımlar, entegre ısıtma bobinleri veya üçüncü taraf denetim bekletme noktaları gerektiren kod damgalı kaplar) atölyedeki birikime ve gerekli NDE dokümantasyon paketinin karmaşıklığına bağlı olarak genellikle 10-20 hafta gerektirir.

Fabrikasyon paslanmaz çelik su deposu için eksiksiz bir satın alma spesifikasyonu şunları içermelidir:

• Çalışma kapasitesi (litre veya galon) ve genel zarf boyutları veya alan kısıtlamaları
• Çalışma sıcaklığı aralığı ve maksimum çalışma basıncı
• Paslanmaz kalite (304, 316L, 316Ti, duplex, vb.) ve minimum et kalınlığı
• Geçerli tasarım kodu ve sertifikasyon gereklilikleri (ASME, PED, NSF/ANSI 61, vb.)
• Nozül programı: tüm bağlantıların miktarı, boyutu, derecesi ve yönü
• İç ve dış yüzey kaplama gereksinimleri
• Gerekli belgeler: MTC'ler, kaynak haritaları, NDE raporları, hidrostatik test kayıtları

Doğru Paslanmaz Çelik Tankı Seçmek: Pratik Bir Karar Çerçevesi

Paslanmaz çelik tank spesifikasyonları nedeniyle aşırı mühendislik ve yetersiz mühendislik gerçek maliyetler taşır. Kritik olmayan bir atmosferik su depolama tankında alaşım kalitesinin veya yüzey kaplamasının gereğinden fazla belirtilmesi gereksiz üretim maliyetine neden olur; Basınçlı kapta duvar kalınlığının gereğinden az belirtilmesi veya kod sertifikasyonunun atlanması güvenlik ve sorumluluk açısından risk oluşturur.

Güvenilir bir başlangıç çerçevesi dört değişkeni sırayla değerlendirir: saklanan ortam ve aşındırıcılığı (alaşım derecesini belirler); çalışma basıncı ve sıcaklığı (duvar kalınlığını, kafa tasarımını ve kod damgasının gerekli olup olmadığını belirler); düzenleyici ve son kullanım ortamı (NSF, ASME, PED veya FDA 21 CFR uyumluluğu gibi sertifikaları belirler); ve alan, ağırlık ve kurulum kısıtlamaları (tank geometrisini ve destek yapısını belirler). Bir imalatçıya yaklaşmadan önce bu dört boyutun üzerinde çalışmak, daha sıkı bir spesifikasyona, daha doğru bir teklife ve daha hızlı bir onay sürecine yol açar.

Standart ürün ile özel üretim arasındaki sınırda yer alan uygulamalar için (örneğin, alışılmışın dışında bir nozül yönüne sahip küçük bir paslanmaz çelik basınç tankı veya standart olmayan bir çalışma basıncı), deneyimli imalatçılar genellikle sıfırdan başlamak yerine mevcut nitelikli tasarımı uyarlayabilir, böylece hem teslim süresini hem de gerekli ÖYD'nin kapsamını azaltırlar. Soruşturma aşamasında ayrıntılı bir süreç veri sayfası sunan alıcılar, sözlü açıklamalara veya genel çizimlere güvenenlere kıyasla sürekli olarak daha hızlı geri dönüş ve daha az sipariş değişikliği siparişi elde ediyor.
